產品描述：

KBL- 150型穿劍捆扎機主要適用于底部帶棧板的分層碼垛等場合。適合于使用PP、PET塑鋼帶。

工作過程簡介

前方垛體輸送進入第一臺穿劍機輸送機，感應啟動光電開關PH3，輸送機啟動，垛體進入捆扎區，垛體前沿感應首道光電開關PH1，輸送機停轉，壓頂裝置下壓 垛體，機芯下降，劍體伸出，機器自動送帶，充滿拱門帶道。送帶到位后，PLC控制機器自動捆扎一道。捆扎完畢，劍體回縮，機芯提起。機器整體移動，直到二 道光電開關PH2感應垛體后沿，機器停止前進，機芯下降壓住垛體，劍體伸出，送帶到位后，自動控制捆扎第二道。
垛體捆扎二道后，壓頂裝置提起，轉盤帶動垛體旋轉90度，機器整體移動到合適位置， PLC控制自動捆扎二道。
捆扎完#字四道后，壓頂裝置提起，轉盤反向旋轉到位，輸送機自動將垛體送出，機器回歸零位。

工藝流程：

托盤貨物經輸送機進入穿劍捆扎機，劍體對接，自動送帶。送帶到位，開關檢測，穿劍機機芯側移，貼近垛體側面，機器自動捆扎一道。捆扎完畢，機芯側移，劍體后撤，輸送機前進至二道捆扎位置停止。劍體伸出，自動送帶到位，機芯再次側移至垛體側面，機器自動捆扎第二道。捆扎完畢，輸送機送出垛體。

主要技術參數

◆適用托盤尺寸：1200mm*1200mm
◆包裝物高度：1500mm （特殊尺寸可定制）
◆包裝物品：木棧板 塑料棧板

◆碼放方式：分層碼放，中間放置隔板

◆電源：AC380V 50Hz
◆控制方式：PLC可編程控制器
◆整線輸送速度：0-8米/分 變頻調速
◆打帶速度：約22秒/根
◆最大外形尺寸：長5400mm，寬3500mm，高3600mm
◆工作臺高度：450-750±50mm
◆捆扎機拱門內尺寸：1700mm（寬）*2700mm(高)
◆捆緊力度：最大150KG

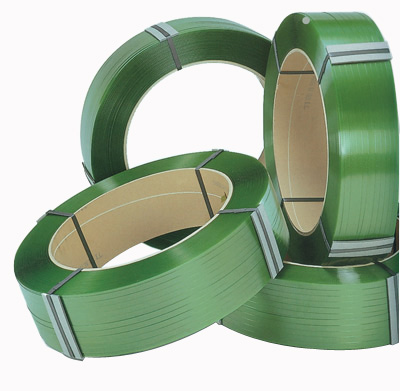

◆適用PET帶寬：12-19mm （擇一使用）

注：具體規格可以非標訂做.

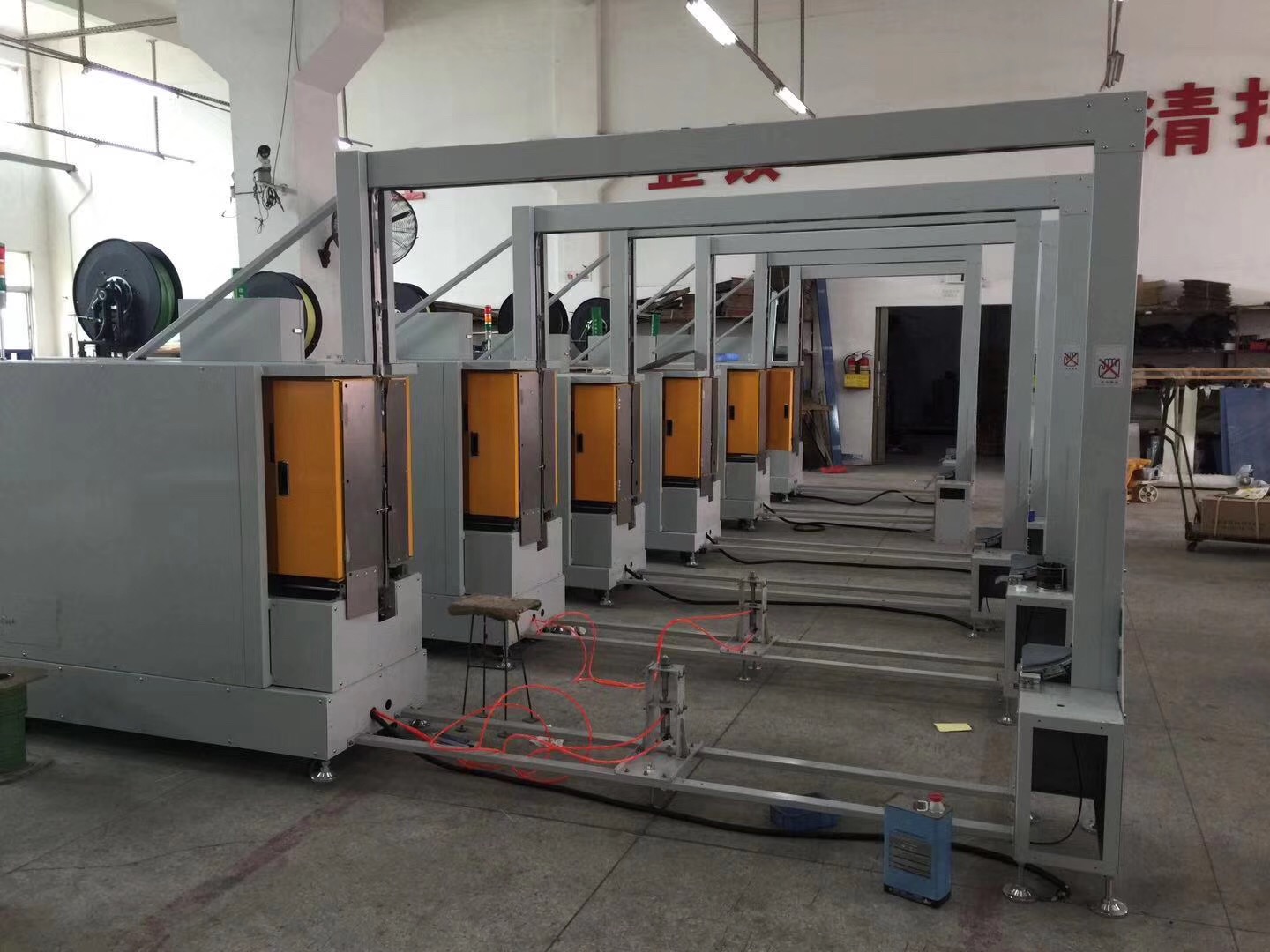

工廠實拍：
